<span style="font-family:" font-size:18pt;"="">036-3、036-4型导静电耐油防腐蚀涂料
1、产品用途及性能特点
经机场、油库的多年使用，证明性能稳定、可靠，得到了广大用户的好评和信赖。适用于污水、海水、工业水、汽油、煤油、柴油、喷气燃料、煤气等储罐、输油、输气管线及各类化工设备的防腐，还可用于混凝土设施的防护。
2、涂料组成

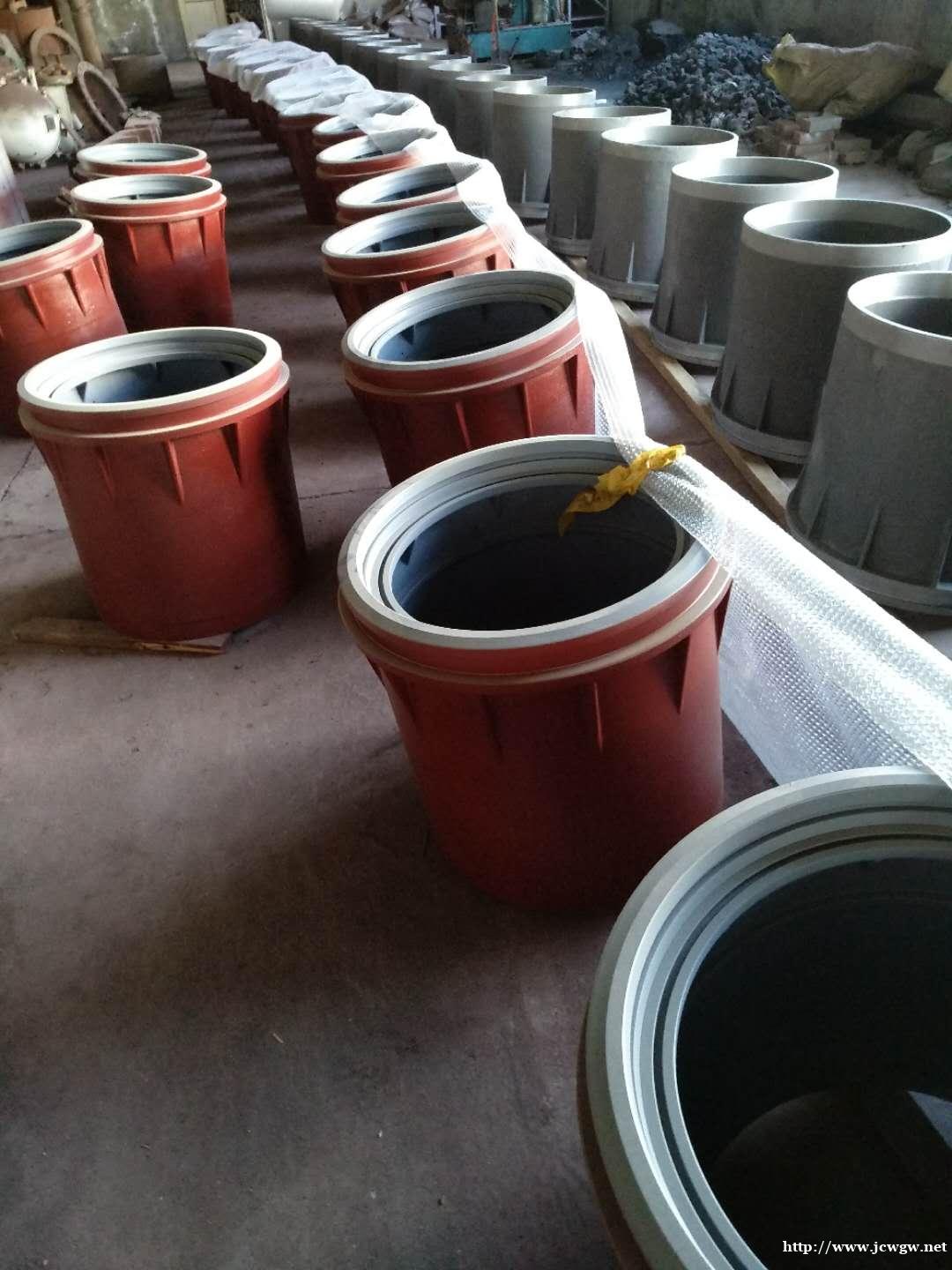

底漆(036—3)甲组份(酱红色液体)乙组份(棕色液体)

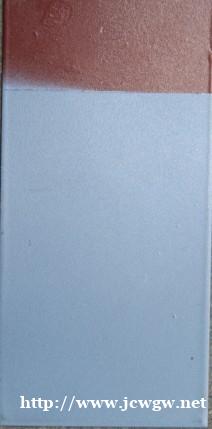

面漆(036—4)甲组份(浅灰色液体)乙组份(棕色液体)
3、主要技术指标
组份 | 检验项目 | 技术指标 | 检验方法 | |||
036—3 | 036—4 | |||||
甲组份 | 漆膜颜色和外观 | 酱红色，漆膜平整 | 白色，漆膜平整光滑 | 目测 | ||
粘度，s | 40—70 | 35—60 | GB/T 1723—93 | |||
细度(μm) | ≤60 | ≤60 | GB 1724—79 | |||
固体含量，% | 70±2 | 70±2 | GB 1725—79 | |||
涂层 | 遮盖力，g/㎡ | 80 | 60 | GB 1726—79 | ||
干燥时间 | 表干 | ≤4 | ≤4 | GB 1728—79 | ||
实干 | ≤24 | ≤24 | ||||
光泽，% | 可 调 | GB 1743—79 | ||||
硬度 | 0.49 | GB/T1730--93 | ||||
附着力(划圈法)(级) | 1 | 1 | GB1720—79 | |||
柔韧性(mm) | 1 | 1 | GB/T1731--93 | |||
冲击强度(㎏.cm) | 50 | 50 | GB/T1732--93 | |||
表面电阻率Ω | 105—109 | GB16906—97 | ||||
体积电阻率Ω﹒m | 103—108 | GB13348—92 | ||||
贮存期(y) | 1.5 | 1.5 | ||||
4、用量比和包装
该涂料各组份的配比是通过研究和大量试验选择的最佳用量比。为使用方便，产品出厂时按比例配套包装。
036—3底漆(酱红色) | 036—4面漆(浅灰色) | |
甲组份(铁桶) | 22 | 22 |
乙组份(塑料桶) | 1.1 | 1.1 |
5、施工方法
1)表面处理
涂料的防腐效果，不仅取决于涂料本身的质量，还取决于底材的处理和施工质量。涂漆前应彻底清除底材上的残留涂膜、铁锈、油污、氧化皮等。
2)具体要求
用喷丸或喷砂除锈，质量应达到Sa2.5级(GB8923—88)。
若采用手工除锈，质量应达到St3级(GB8923—88)。
涂漆前，应除去表面的油污、灰尘等杂质。处理干净后的钢板应及时涂上漆，以防重新生锈。
3)配漆
油漆使用前要充分搅拌，待搅拌均匀后将乙组份倒入甲组份中，混合均匀，熟化二十分钟后方可使用。如油漆用量较少，甲、乙组份可按比例进行调配。
4)涂漆
可采用刷漆、辊涂、喷涂法施工。如需稀释，可加入专用稀释剂。施工时尽量做到涂层薄厚均匀，不漏涂、不流挂并达到规定的厚度。在常温条件下每隔4小时可涂一道。
6、注意事项
涂料中含有机溶剂，施工现场必须加强通风，严禁明火，并用防爆灯照明。
请于阴凉、通风、干燥之处储涂存料。
作业时做好防护，作业时间不宜过长。
